Maßgeschneiderte Optokoppler-Lösungen für Ihre Stromversorgungsanwendungen – zertifiziert, robust und exakt auf Ihre Leistungselektronik abgestimmt.
Als Spezialist für Entwicklung und Fertigung von Stromversorgungen mit hoher Performance und EMV-Konformität liefern wir Ihnen nicht nur die passenden Systeme, sondern auch tiefgehendes Know-how zur optimalen galvanischen Trennung mittels Optokopplern. Ob Standard- oder Hochleistungsoptokoppler – wir entwickeln passgenaue Konzepte für Ihre Industrie-, Medizin- oder Automatisierungsanwendung.

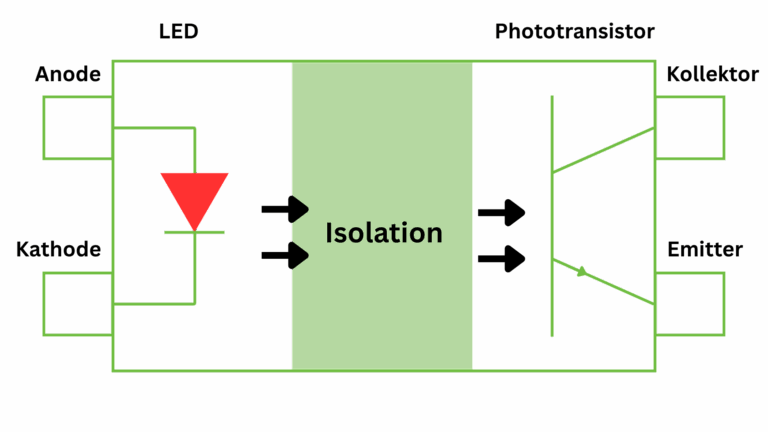

Ein Optokoppler, auch Optoisolator genannt, ist ein Halbleiterbauelement, das zwei elektrische Schaltungen mittels Lichtsignal galvanisch voneinander trennt. Diese Isolation erfolgt innerhalb eines kompakten, lichtdichten Gehäuses, in dem sich mindestens eine infrarote Leuchtdiode (IR-LED) und ein lichtempfindlicher Empfänger befinden. Wird auf der Eingangsseite Strom durch die LED geschickt, emittiert diese Licht, das über einen transparenten Isolator den Empfänger aktiviert – in der Regel ein Phototransistor, eine Photodiode oder ein Phototriac.
Diese Technologie eignet sich hervorragend zur Übertragung von Steuer-, Regel- und Feedbacksignalen zwischen unterschiedlichen Potentialbereichen, wie sie in primär- und sekundärseitigen Stromversorgungstopologien üblicherweise vorkommen. Dabei bietet der Optokoppler Schutz vor Überspannung, Masseverschleppung, EMV-Störungen sowie transienten Ereignissen, wie sie in der industriellen Umgebung alltäglich sind.
Typische Einsatzgebiete:
Optokoppler arbeiten mit der Umwandlung eines elektrischen Signals in Licht, welches einen auf der Ausgangsseite befindlichen Halbleiter steuert. Dieser Halbleiter detektiert das Lichtsignal und wandelt es wieder in ein elektrisches Signal um. Die beiden Seiten sind elektrisch vollkommen voneinander getrennt. Die Kopplungskapazität liegt im Bereich weniger Pikofarad, was zu einer exzellenten Gleichtaktunterdrückung führt.
Typen und physikalische Prinzipien:
Wichtig für die Auslegung:
Wir entwickeln und liefern leistungsstarke, normgerechte Stromversorgungen mit optisch entkoppelter Signaltechnik – exakt auf Ihre Anforderungen abgestimmt wird.
Optokoppler sind ein zentraler Bestandteil zukunftssicherer Stromversorgungssysteme. Ihre korrekte Auswahl und Integration erfordert fundiertes Wissen über Isolationsanforderungen.
Isolationsart | Definition | Typische Anwendung | Min. Kriechstrecke (250 V AC, Verschmutzungsgrad 2) | Bemerkungen |
|---|---|---|---|---|
Funktionsisolation | Nur für die Funktion, ohne Schutz gegen elektrischen Schlag | Interne Signalkopplung | ca. 0,4 mm | Keine Personensicherheit |
Basisisolation | Einfache Schutzisolation | Netzteil Primär/Sekundär (mit Schutzleiter) | 2,5 mm (je nach Materialgruppe) | Kombiniert mit Schutzleiter ausreichend |
Zusatzisolation | Zweite unabhängige Isolation | Teil doppelter Isolation | 2,5 mm | Wird mit Basis kombiniert |
Doppelte Isolation | Kombination aus Basis- und Zusatzisolation | Schutzklasse II | ≥5 mm | Kein Schutzleiter erforderlich |
Verstärkte Isolation | Einzelne Isolation mit Schutzwirkung wie doppelte Isolation | Medizintechnik, Schaltnetzteile | 5–8 mm | Muss Kriech-/Luftstrecken, Impulstests, Teilentladung erfüllen |
Wir verwenden nur Komponenten mit UL1577, IEC 60747-5-5, VDE 0884-11 Zertifikat. Dies erleichtert die Konformität mit IEC 62368-1, 60601-1 und 61010-1.
Sie planen eine Stromversorgung mit galvanischer Trennung, ein isoliertes Gate-Treibermodul oder ein Netzteil mit anspruchsvoller Sicherheitszertifizierung?
Dann sprechen Sie mit unseren Experten. Gemeinsam analysieren wir Ihre Anforderungen und erstellen ein maßgeschneidertes Konzept mit normkonformen Optokoppler-Lösungen
